1.32 นิ้ว TFT LCD Screen ความละเอียด 360*360 Smart Watch Screen

ESHX132R-IC61-TP-RF เป็นโมดูล LCD TFT แบบกลมขนาดกะทัดรัด 1.32 นิ้ว พร้อมหน้าจอสัมผัสแบบคาปาซิทีฟ OGS (On Glass Sensor) ประกอบด้วยส่วนประกอบที่จำเป็น เช่น แผง TFT, IC ไดรเวอร์ TFT (GC9C01), วงจรพิมพ์แบบยืดหยุ่น (FPC), แบ็คไลท์, เซ็นเซอร์สัมผัสแบบคาปาซิทีฟ OGS และ IC ไดรเวอร์สัมผัส (CST816D) เพื่อมอบโซลูชันที่ครอบคลุมและกะทัดรัด

ด้วยความละเอียด 360x360 พิกเซล RGB บนพื้นหลังสีดำและความสว่างทั่วไป 400cd/m2 โมดูลนี้จึงให้ภาพที่คมชัดและสดใส หน้าจอสัมผัสแบบคาปาซิทีฟช่วยเพิ่มฟังก์ชันการสัมผัสที่ตอบสนองได้ดี ทำให้การโต้ตอบกับผู้ใช้เป็นไปอย่างราบรื่น เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการอินเทอร์เฟซที่ใช้งานง่าย

ESHX132R-IC61-TP-RFได้รับการออกแบบมาเพื่อความหลากหลาย โดยมีอินเทอร์เฟซ QSPI สำหรับ TFT และอินเทอร์เฟซ I2C สำหรับแผงสัมผัส การออกแบบนี้ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับ MCU ที่หลากหลาย เช่น 8051, PIC, AVR, ARDUINO, ARM และ Raspberry Pi รวมถึงแอปพลิเคชันที่หลากหลาย เช่น ระบบฝังตัว, อุปกรณ์อุตสาหกรรม, อุปกรณ์สวมใส่, เครื่องเล่น MP3, ระบบรักษาความปลอดภัย, อุปกรณ์ทางการแพทย์, เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค และอุปกรณ์มือถือ

FPC ของโมดูลได้รับการออกแบบด้วยขั้วต่อแบบ Board to Board (B2B) ทำให้สามารถเชื่อมต่อกับขั้วต่อ B2B บน PCB ของคุณได้อย่างง่ายดายและโดยตรง สิ่งนี้ช่วยลดความซับซ้อนในการรวมระบบและรับประกันการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้

A. พารามิเตอร์ทางเทคนิค

B. ข้อมูล TP

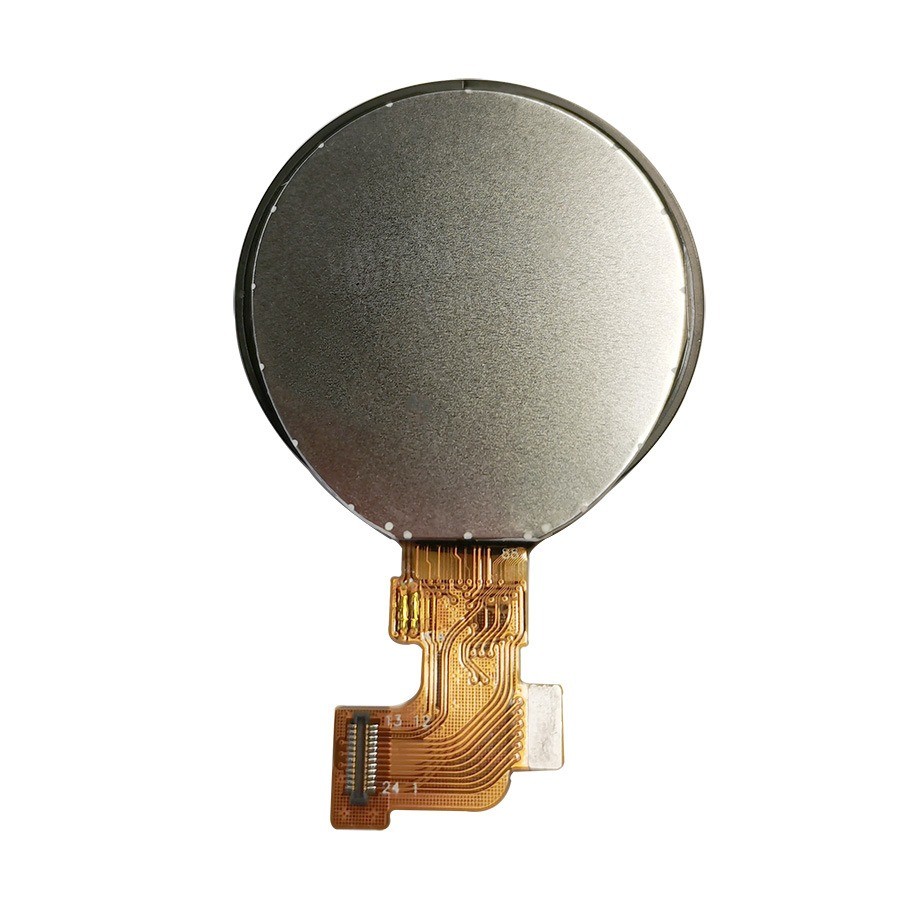

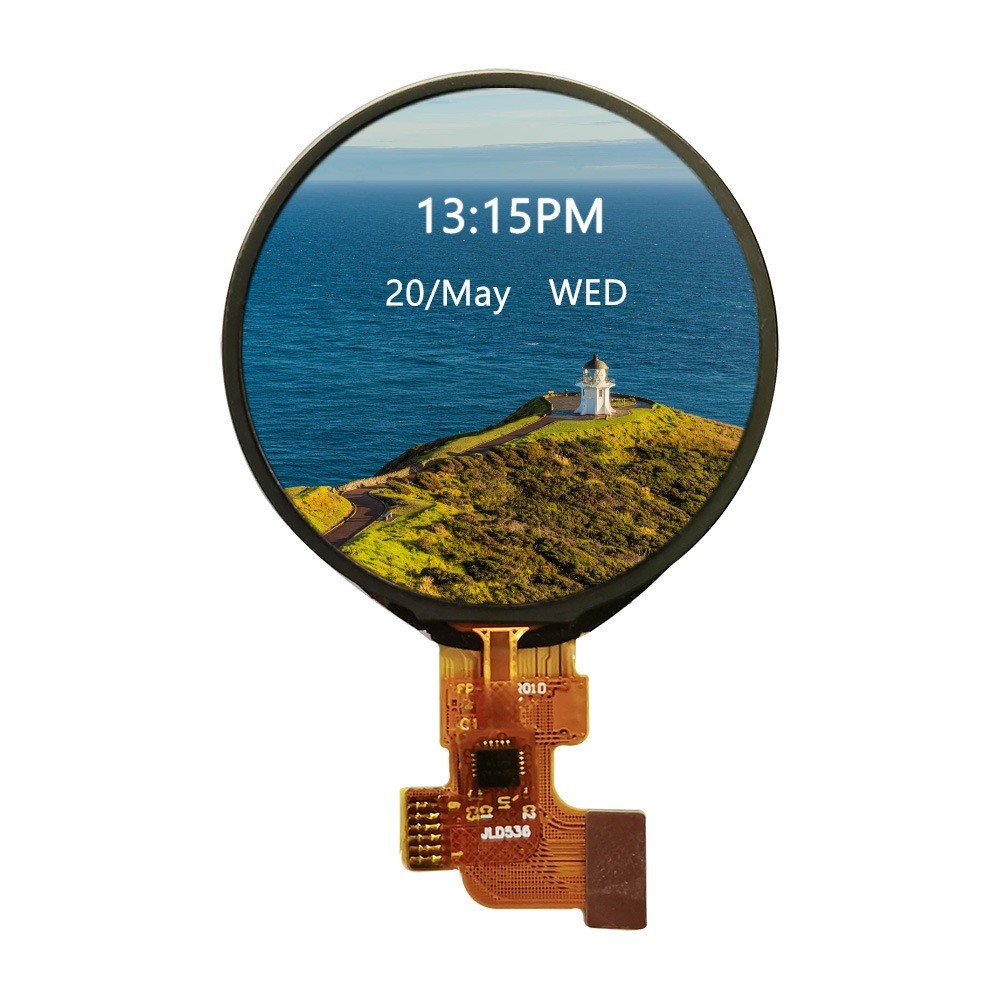

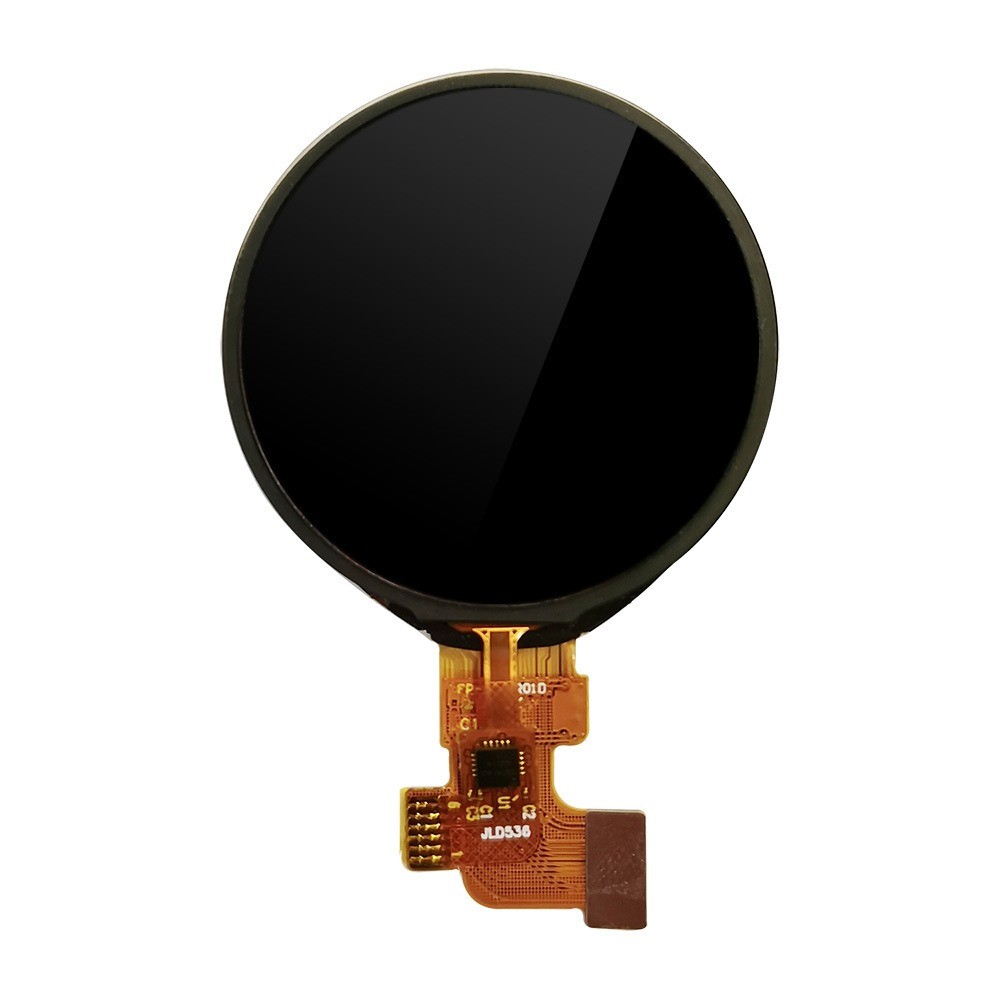

C. รูปภาพผลิตภัณฑ์

D. แบบ

E: ความรู้ผลิตภัณฑ์ TFT

แผนผังการไหลของอินพุตซับสเตรต TFT และอินพุตซับสเตรต CF ดังต่อไปนี้


โครงสร้าง TFT  ดังต่อไปนี้

F: ข้อมูลบริษัท

ข้อได้เปรียบของ Huaxin:
1. ฐานโรงงานตั้งอยู่ในเมืองภายในประเทศซึ่งมีต้นทุนที่คุ้มค่า
2. อุปกรณ์ใหม่ที่ทันสมัยที่สุดซึ่งสามารถรักษาคุณภาพให้คงที่ได้
3. กระบวนการส่วนใหญ่ใช้อุปกรณ์อัตโนมัติเต็มรูปแบบซึ่งมีประสิทธิภาพและคุณภาพที่คงที่
4. วิศวกรมืออาชีพและหัวหน้าฝ่ายผลิตที่ทำงานในวงการ LCD มากว่า 20 ปี
5. ออกแบบเองสำหรับผลิตภัณฑ์ที่กำหนดเอง

ใบรับรองของเรา
1.ISO14001/
2.ISO9001/IATF16949
3.SGS ของโมดูล LCD

• Huaxin Technology (Enshi)Co.,LTD
• Hubei.Enshi
• วันที่ก่อตั้ง: 2009
• องค์กรเทคโนโลยีขั้นสูงที่ทำงานหลักในการวิจัยและพัฒนา ผลิตและจำหน่าย LCD, LCM, TFT, แบ็คไลท์, OLED
• LCD ประกอบด้วย: VA, TN, HTN, STN, FSTN, CSTN และซีรีส์อื่นๆ
• LCM ประกอบด้วย: COB, TBA, COG, TP, แบ็คไลท์ LED และซีรีส์อื่นๆ
• ทุนจดทะเบียน: ยี่สิบล้าน
• พนักงานปัจจุบัน: 500+
• RD คิดเป็น 10%
• QC คิดเป็น 15%

G: กำลังการผลิต

H: การใช้งานผลิตภัณฑ์

1. ระบบนำทางรถยนต์ & เครื่องพิมพ์

2. วิดีโอคอล & โฆษณา

3. อุปกรณ์ยานยนต์และทางการแพทย์

4. อุปกรณ์ฟิตเนสและอุปกรณ์มือถือ

5. การควบคุมอุตสาหกรรมและเครื่องใช้ในบ้าน

I: คุณสมบัติของจอแสดงผล TFT

1. คุณภาพของภาพ: จอแสดงผล TFT ให้คุณภาพของภาพที่ยอดเยี่ยมด้วยความละเอียดสูง ความคมชัด และความแม่นยำของสี

2. เวลาตอบสนอง: จอแสดงผล TFT มีเวลาตอบสนองที่รวดเร็ว ซึ่งหมายความว่าสามารถเปิดและปิดพิกเซลได้อย่างรวดเร็ว

3. มุมมอง: จอแสดงผล TFT โดยทั่วไปให้มุมมองที่กว้าง ทำให้สามารถมองเห็นหน้าจอได้อย่างชัดเจนจากตำแหน่งและมุมต่างๆ โดยไม่มีการเปลี่ยนแปลงสีหรือการสูญเสียคุณภาพของภาพอย่างมีนัยสำคัญ

4. ประสิทธิภาพการใช้พลังงาน: จอแสดงผล TFT มีประสิทธิภาพในการใช้พลังงานเมื่อเทียบกับเทคโนโลยีการแสดงผลอื่นๆ

5. ขนาดและความยืดหยุ่น: จอแสดงผล TFT สามารถผลิตได้หลายขนาด ตั้งแต่หน้าจอขนาดเล็กสำหรับอุปกรณ์มือถือไปจนถึงแผงขนาดใหญ่สำหรับทีวีและจอภาพ

6. แบ็คไลท์: จอแสดงผล TFT ส่วนใหญ่ต้องการระบบแบ็คไลท์ เช่น แบ็คไลท์ LED (Light-Emitting Diode) เพื่อให้แสงสว่างแก่หน้าจอ

7. การใช้งานที่หลากหลาย:

J: มีข้อเสียหรือข้อจำกัดในการใช้จอแสดงผล TFT หรือไม่?

1. มุมมองที่จำกัด:

2. อัตราส่วนคอนทราสต์ที่จำกัด

3. แบ็คไลท์และการใช้พลังงาน

4. เวลาตอบสนองและการเบลอจากการเคลื่อนไหว

5. ความยืดหยุ่นที่จำกัด

6. ขอบเขตสีที่จำกัด
